Двухкомпонентная необрастающая краска Proactive с содержанием меди Проблема обрастания подводной части судов имеет огромное значение для всех областей мореплавания. Биообрастание ухудшает управляемость судна, снижает его скорость, увеличивает вес, способствует коррозии металла. Поэтому борьба с ним является чрезвычайно актуальной. Противообрастающие краски призваны разрешать эти проблемы. Двухкомпонентная противообрастающая краска Proactive предназначена для защиты от обрастания подводной части корпусов судов неограниченного района плавания. Краска образует высокопрочное противообрастающее покрытие с контролируемым истощением биоцидов. Краска предназначена для защиты корпуса яхт, лодок, моторных катеров и других судов ниже ватерлинии. Покрытие обеспечивает надёжную защиту от обрастания судна водными растениями, микроорганизмами или слизью в течение двух сезонов. Использование необрастающей краски Proactive позволяет поддерживать нормальный вес судна, за счёт чего происходит экономия топлива и предотвращается снижение скорости судна. Необрастающее покрытие защищает корпус судна от биокоррозии. Краска подходит для всех типов судов и лодок плавающих как в солёных, так и в пресных водоёмах на средних скоростях до 30-ти узлов. Этот материал подходит для нанесения на поверхности из стали, стеклопластика, дерева, армобетона. но не подходит для судов с алюминиевым корпусом, так как содержит медь. Краска Proactive доступна в цветах графит, черный, темно-синий и красно-коричневый. Порядок нанесения необрастающей краски Proactive: Краску следует наносить на чистую, сухую поверхность. · Перед проведением окрасочных работ нужно подготовить окрашиваемую поверхность и сам материал. · Подготовка поверхности осуществляется согласно инструкции и зависит от качества субстрата и его состояния. · Подготовка материала заключается в смешивании основы с отвердителем в пропорции, указанной в инструкции на материал. Предварительно основу следует тщательно перемешать с помощью механического устройства. Перед нанесением смеси её необходимо выдержать в течение 30 минут для выхода пузырьков воздуха. · После смешения компонентов продукт остаётся пригодным к использованию до истечения времени жизнеспособности, которое составляет не более 10-и часов при температуре окружающей среды (20+2)°С. При более высоких температурах время жизнеспособности продукта снижается. · Для достижения необходимой рабочей вязкости следует использовать специальный разбавитель для противообрастающей краски Polymarmarine. · Не разрешается добавлять к основе или отвердителю разбавители других производителей. Это может привести к снижению качества покрытия. · Отвердитель следует хранить в герметичной таре, исключающей проникновение воздуха и влаги. Открытие упаковки допускается непосредственно перед использованием материала; · Время высыхания до степени 3 одного слоя покрытия, толщиной не более 90 мкм, составляет 12 часов при температуре окружающей среды (20+2)°С и относительной влажности воздуха (65+5)%; · Теоретический расход: 5м²/1 кг при условии, что предусматривается окраска плоской поверхности и толщина сухого слоя покрытия составляет 90мкм.

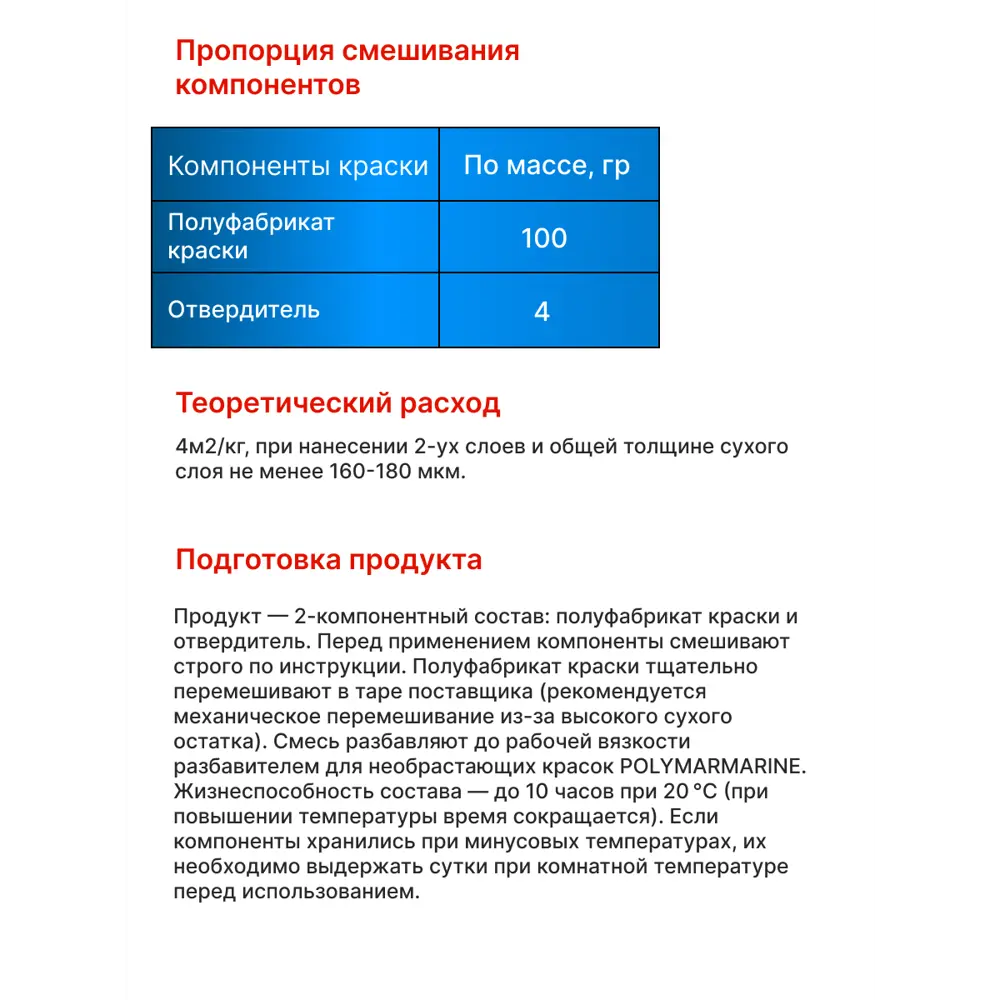

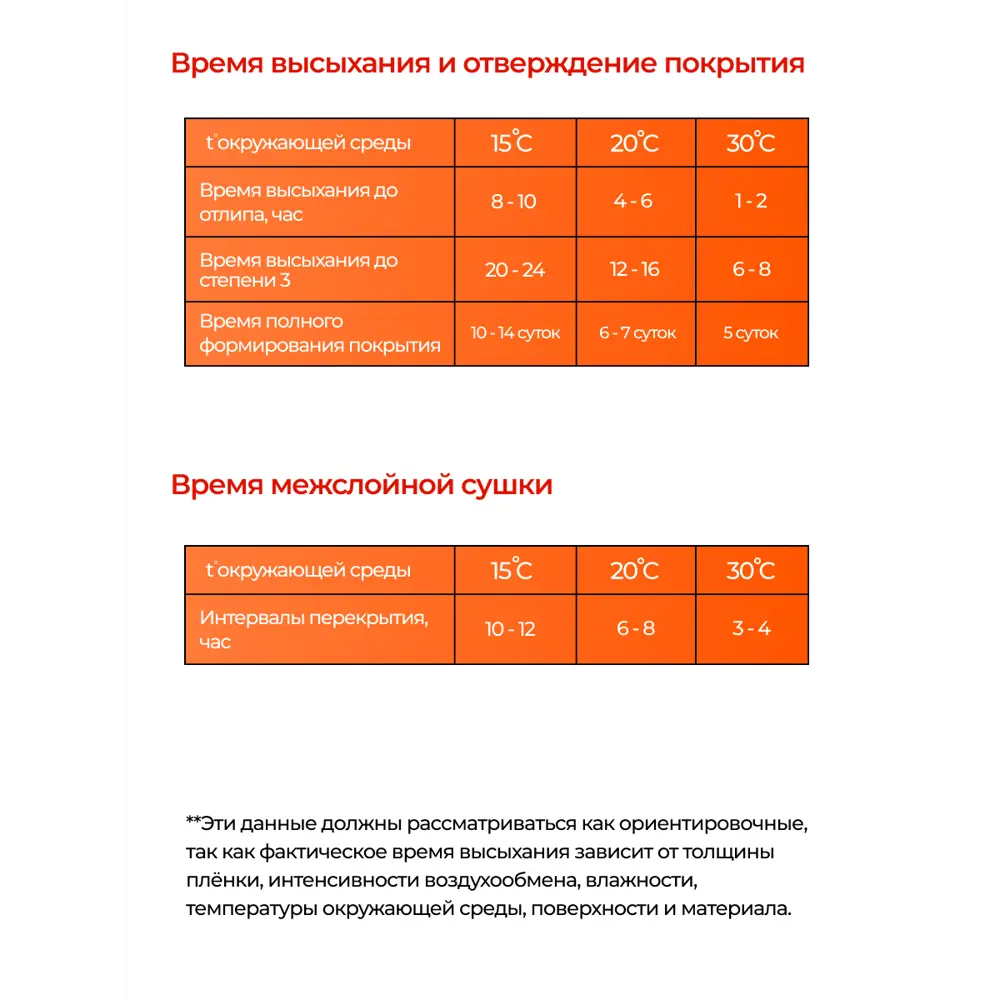

· Рекомендуется наносить 2-3 слоя краски, общая толщина покрытия должна составлять не менее 250 мкм. В зависимости от назначения и области применения может быть рекомендована другая толщина плёнки. · Во время нанесения материала и сушки изделия температура воздуха, окрашиваемой поверхности и материала должна быть выше 15°С, относительная влажность воздуха не выше 80%, температура окрашиваемой поверхности должна быть не менее чем на 5°С выше точки росы (во избежание появления конденсата). · Инструмент для нанесения — валик, кисть, аппараты безвоздушного или пневматического распыления; · Хранение краски и отвердителя осуществляется при температуре от минус 25 до плюс 35°С. · Гарантийный срок хранения краски и отвердителя составляет 12 месяцев.
